Homge CNC Maschinenschraubstock BB = 160 mm HPAQ-II-160F

Art-Nr.

07700485

2.052,75 € 1.725,00 € zzgl. Versandkosten

Spannvorrichtung an der festen Backe, deutliche Erleichterung der Bauteil Platzierung, rückenschonend...

Lieferzeit: auf Anfrage

Maschinenschraubstock Homge HPAQ-160 in Reihe einsetzbar

Kraftverstärker schraubstock hpaq-160

Backenbreite: 160 mm, ohne Aufsatzbacken, mechanischer Kraftverstärker, für mittlere bis schwere Zerspanung

Homge HPAQ-II-F:
Maschinenschraubstock für die mittlere bis schwere Zerspanung auf ihren CNC-Maschinen. Kompakte Bauart mit maximalem Spannbereich.
Das patentierte MULTI-POWER-SYSTEM aus hoch qualitativem Stahl verdoppelt die Spannkraft. Der Schraubstock erreicht damit eine maximale Spannkraft von 8000 kg, wobei das patentierte System eine Wiederholbarkeit der Spannkraft gewährleistet.
Die Führungsschienen sind gehärtet auf HRC 50.
Der Spannkörper des Schraubstocks ist aus Stahlguss GGG50 um höchste Präzision und Lebensdauer zu gewährleisten. Der Körper ist aus einem Stück gefertigt und die Verformung beträgt bei einer Spannkraft von 4500 kg weniger als 0,005 mm.
Dank des ANGLE-LOCK-SYSTEM werden Werkstücke beim Spannen niedergehalten und präzise gespannt.
Die jeweils benötigte Spannkraft lässt sich auf 2/4/6 Tonnen voreinstellen.
Der Schraubstock ist horizontal, vertikal und seitlich einsetzbar.

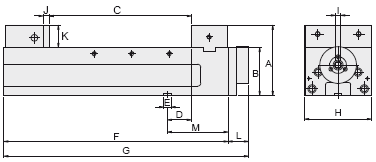

Maße

Zubehör

Hinweis: im Lieferumfang enthalten

H	A	B	C	C1	D	E	F	G	I	J	K	L	M	Gewicht	Art.-Nr.
Maße

160	168	115+0.01	0-300	195-490	57+0.02	18	535	605	12,7	15	53	49	145+0.02	70	HPAQ-II-160F
160	168	115+0.01	0-300	195-490	57+0.02	18	560	677	19	15	53	-	145	73	HPAQ-160
200	187	120+0.01	0-350	220-570	66+0.02	18	637	754	19	18	66	-	168	120	HPAQ-200
250	187	120+0.01	0-350	220-580	66+0.02	18	646	763	19	18	66	-	168	156	HPAQ-250
160	168	115+0.01	0-400	206-600	57+0.02	18	665	792	19	15	53	-	145	83	HPAQ-160L-400
160	168	115+0.01	0-500	206-700	57+0.02	18	765	892	19	15	53	-	145	92	HPAQ-160L-500
160	168	115+0.01	0-650	206-860	57+0.02	18	925	1042	19	15	53	-	145	107	HPAQ-160L-650
200	187	120+0.01	0-480	236-710	66+0.02	18	795	912	19	18	66	-	168	144	HPAQ-200L-480
200	187	120+0.01	0-730	236-960	66+0.02	18	1045	1162	19	18	66	-	168	175	HPAQ-200L-730
200	187	120+0.01	0-1140	236-1370	66+0.02	18	1435	1560	19	18	66	-	168	217	HPAQ-200L-1140
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.														Alle Angaben in mm bzw. kg
