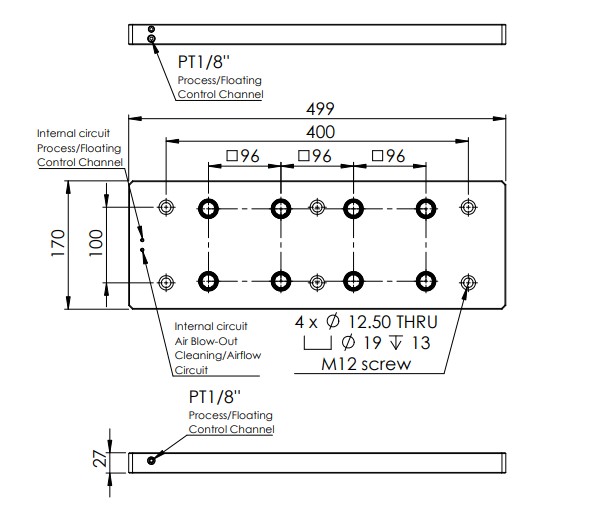

INNGRIT Brücke, 2-fach für Stichmaß 120 mm, 499x170x27mm, 96x96, mit Ausblasfunktion
Brücke, 2-fach für Stichmaß 120 mm, Rastermaß 96x96, mit Ausblasfunktion
Die Nullpunktplatte bietet eine zuverlässige Haltekraft von ±1000 kg für stabile Spannverhältnisse.
Die Wiederholgenauigkeit liegt bei ≤0,005 mm und gewährleistet höchste Präzision.
Dank der zylindrischen Zentrierung der Spannbolzen kann das System Seitenkräfte effektiv aufnehmen – ideal für moderne Fertigungsstrategien.
Die Verwendung eines einheitlichen Spannbolzentyps pro Systemgröße vereinfacht Logistik und Handhabung, da keine Unterscheidung zwischen Null-, Wander- oder Freibolzen erforderlich ist.
Ein langlebiger Korrosionsschutz wird durch die galvanische Nickelbeschichtung aller relevanten Komponenten sichergestellt.
Die zulässige Abstandstoleranz von Spannbolzen und Spannmodulen beträgt ± 0,02 mm.
Ein integrierter Ausblasmechanismus schützt den Innenraum zuverlässig vor Schmutz und Spänen und trägt zur hohen Prozesssicherheit bei.
Beim Öffnen des Spanntopfes wird der Spannbolzen um 3 mm angehoben, was die Entnahme erleichtert und die Traglastanforderungen für Roboter-Systeme bei der Werkstück- und Palettenentnahme reduziert.
