INNGRIT Spanntopf Ø 90 mm, pneumatisch, mit Indexierbohrung

Art-Nr.

20743799

Seien Sie der erste, der dieses Produkt bewertet

592,62 € 498,00 € zzgl. Versandkosten

Kompakter pneumatischer Spanntopf mit 90 mm Durchmesser und Indexierbohrung für präzise Spannvorgänge und zuverlässige Nullpunktwiederholgenauigkeit.

Lieferzeit: ca. 2 Wochen Lieferzeit

Details

Spanntopf, pneumatisch, mit Indexierbohrung von INNGRIT für präzise Spanntechnik in der CNC-Bearbeitung

INNGRIT Spanntopf Ø 90 mm, pneumatisch, mit Indexierbohrung

Kompakter pneumatischer Spanntopf mit 90 mm Durchmesser und Indexierbohrung für präzise Spannvorgänge und zuverlässige Nullpunktwiederholgenauigkeit.

Das Nullpunktspannsystem bietet eine zuverlässige Haltekraft von ±600 kg für stabile Spannverhältnisse.
Die Wiederholgenauigkeit der Spanntöpfe liegt bei ≤0,005 mm und gewährleistet höchste Präzision bei wiederholten Spannvorgängen.
Dank der zylindrischen Zentrierung der Spannbolzen kann das System Seitenkräfte effektiv aufnehmen – ideal für moderne Fertigungsstrategien.
Die Verwendung eines einheitlichen Spannbolzentyps pro Systemgröße vereinfacht Logistik und Handhabung, da keine Unterscheidung zwischen Null-, Wander- oder Freibolzen erforderlich ist.
Ein langlebiger Korrosionsschutz wird durch die galvanische Nickelbeschichtung aller relevanten Komponenten sichergestellt.
Die zylindrische Fläche am Spannbolzen dient zur präzisen Zentrierung des Nullpunkt-Spannsystem.
Die zulässige Abstandstoleranz von Spannbolzen und Spannmodulen beträgt ± 0,02 mm.
Ein integrierter Ausblasmechanismus schützt den Innenraum zuverlässig vor Schmutz und Spänen und trägt zur hohen Prozesssicherheit bei.
Beim Öffnen des Spanntopfes wird der Spannbolzen um 3 mm angehoben, was die Entnahme erleichtert und die Traglastanforderungen für Roboter-Systeme bei der Werkstück- und Palettenentnahme reduziert.

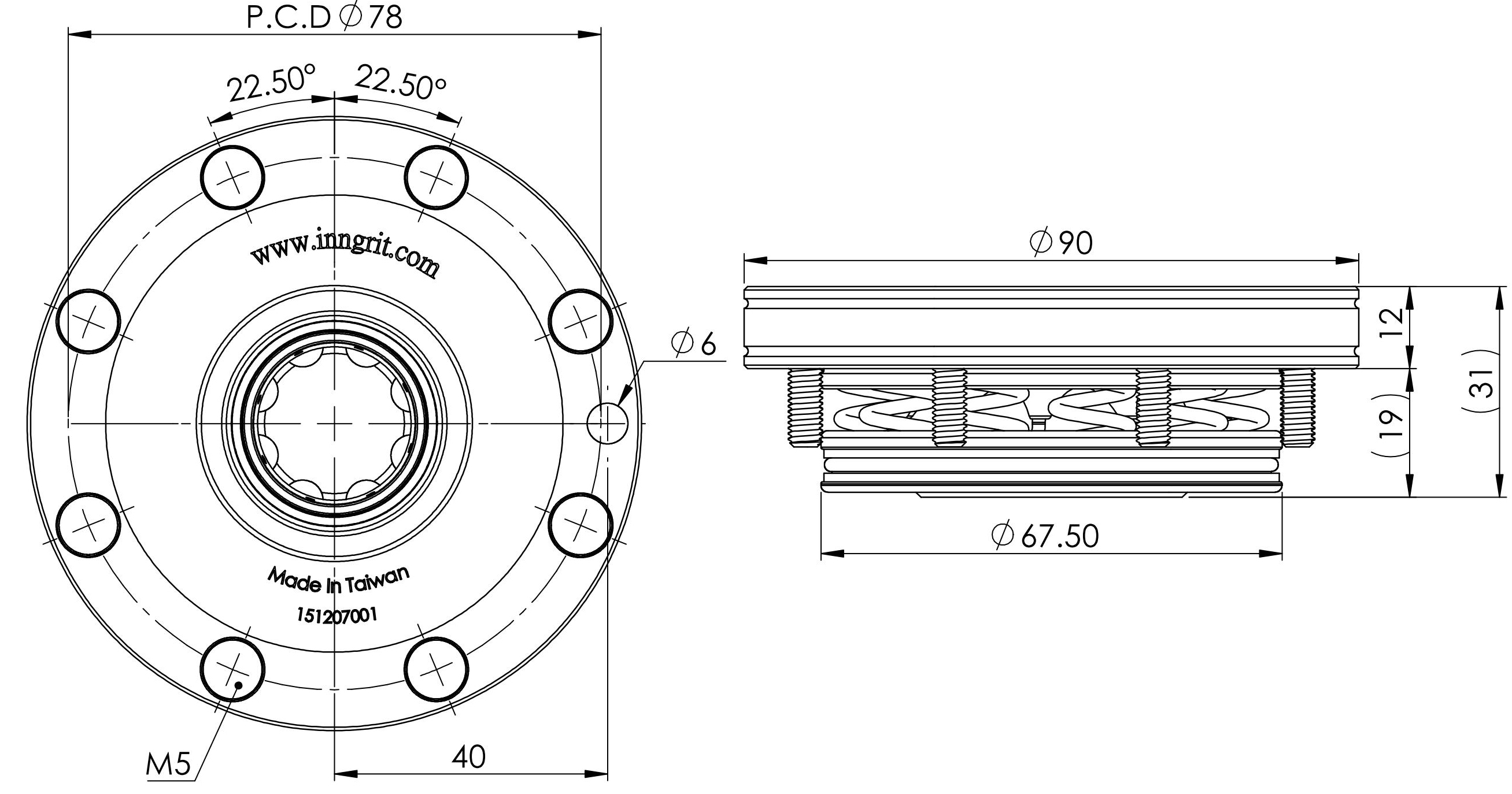

Maße

Spanntopf 90 mm, pneumatisch, mit Indexierbohrung von INNGRIT für präzise Spanntechnik in der CNC-Bearbeitung

Zubehör

Verschiedene Passungsgrößen für eine einfache Adaption
Zylindrische Zentrierung
Kegelführung vermindert das Verkanten
Ein Spannbolzen pro Systemtyp

Größe	Öffnen	Haltekraft	Genauigkeit	Mit Indexierbohrung	Ohne Indexierbohrung	Gewicht
Maße

Ø62	5,5-7 Bar	± 300 kg	≤0,005 mm	MACRO-62-INDEX	MACRO-62	0,22 kg
Ø90	5,5-7 Bar	± 600 kg	≤0,005 mm	MACRO-90-INDEX	MACRO-90	0,70 kg
Ø120	5,5-7 Bar	±1000 kg	≤0,005 mm	MACRO-120-INDEX	MACRO-120	1,65 kg
