Drehfutter Sechsbackenfutter, Guss Ø 165 mm K13-165

Drehfutter Sechsbackenfutter, Guss Ø 165 mm K13-165

Drehfutter Sechsbackenfutter, Guss Ø 165 mm K13-165

Art-Nr.
00070064
Sonderangebot 279,89 € 235,20 € Normalpreis 433,16 € zzgl. Versandkosten
...

Lieferzeit: > 10 Stück ab Lager, Sofort Lieferbar

Sechsbackenfutter Drehfutter Fuerda K13

Sechsbackenfutter, Drehfutter Guss Typ: K13-165

Durchmesser: 165 mm, zylindrische Aufnahme ähnl. DIN6350, einteilige Backen inkl. je 1 Satz Dreh- und Bohrbacken
  • Sechsbackenfutter K13:
    Drehfutter aus Guss geeignet für den Einsatz im Bereich Hobby und auf konventionellen Drehmaschinen. Ebenfalls bieten sich diese Futter aufgrund des Preis- Leistungsverhältnis hervorragend für stationäre Spannvorrichtungen in der Serienfertigung an
  • Material: Guss
  • inkl. je 1 Satz harte Dreh- und Bohrbacken
  • Genauigkeiten siehe Tabelle weiter unten
Maße

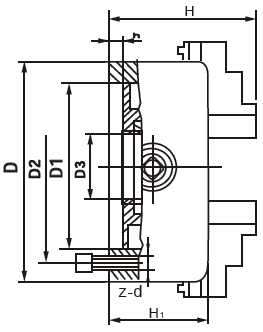

technische Zeichnung Sechsbackenfutter Drehfutter Fuerda K13
Zubehör
  • Futterschlüssel
  • 1 Satz Bohrbacken
  • 1 Satz Drehbacken
Hinweis: im Lieferumfang enthalten
Maße
D D1 D2 D3 H H1 h z-d Gewicht Art.-Nr.
100 72 84 26 74,5 55 3 3-M8 3,2 K13-100
130 100 115 35 86,5 58 5 3-M8 5,6 K13-130
165 130 145 45 94,0 65 5 3-M8 8,5 K13-165
200 165 180 65 109 71 6 3-M10 16 K13-200
252 206 226 80 120 80 6 3-M12 26 K13-252
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. KG
Toleranzen
Messpunkte
  Drehfutter Durchmesser in mm
    80, 100, 125, 160 200, 250 320, 400 500, 630
Toleranzen 1 Drehfutter Dreibackenfutter, Vierbackenfutter, Sechsbackenfutter
a 0,04 0,055 0,07 0,085
b 0,04 0,06 0,075 0,10
Toleranzen 2 Drehfutter Dreibackenfutter, Vierbackenfutter, Sechsbackenfutter a 0,06
L = 50
0,08
L = 50/75
0,1
L = 75
0,14
L = 100
Toleranzen 3 Drehfutter Dreibackenfutter, Vierbackenfutter, Sechsbackenfutter a 0,075 0,075 0,10 0,125
b 0,04 0,05 0,06 0,08
Toleranzen 4 Drehfutter Dreibackenfutter, Vierbackenfutter, Sechsbackenfutter a 0,075 0,075 0,10 0,125
b 0,04 0,05 0,06 0,08
