Chandox Aufsatzbacken, weich für Futter-Ø 254 mm SJ-10

Chandox Aufsatzbacken, weich für Futter-Ø 254 mm SJ-10

Chandox Aufsatzbacken, weich für Futter-Ø 254 mm SJ-10

Art-Nr.
07000336
50,28 € 42,25 € zzgl. Versandkosten
für Spannstock Typ: MA , MO , MOT
Größe: 254 mm

Lieferzeit: 5 Stück ab Lager, Sofort Lieferbar

Chandox weiche Aufsatzbacken, Serie: SJ

Größe: SJ-10 passend für folgende Spannfutter MOT-10A und MO-10A

  • für hydraulische Spannfutter im Drm. 254 mm
  • ungehärtet, individuelles Anpassen an ihre Werkstücke
  • Hinweis: der angegebene Preis bezieht sich auf 1 Stück
  • auch als harte, gestufte Spannbacke lieferbar, Typ: HJ
Maße

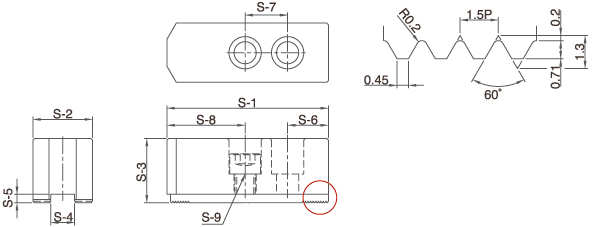

technische Zeichnung Spannbacken SJ

Maße
S-1 S-2 S-3 S-4 S-5 S-6 S-7 S-8 S-9 Verzahnung Gewicht Art.-Nr.
49,5 23 23 10 4,5 10 14 25,5 M8x1,25 1,5 x 60° 0,42 SJ-04
62 25 30 10 4,5 10 14 38 M8x1,25 1,5 x 60° 0,85 SJ-05
73 31 36 12 5 15 20 38 M10x1,5 1,5 x 60° 1,5 SJ-06
95 35 38 14 5 24 25 46 M12x1,75 1,5 x 60° 2,4 SJ-08
110 40 42 16 5 30 30 50 M12x1,75 1,5 x 60° 3,6 SJ-10
129 50 50 21 6 39 30 60 M16x2 1,5 x 60° 6,1 SJ-12
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. kg
