Homge CNC Maschinenschraubstock BB = 100 mm HPAQ-100

Art-Nr.

07700650

1.249,50 € 1.050,00 € zzgl. Versandkosten

allseitig geschliffen mit mechanischem Kraftverstärker bis 4t Spannkraft

Lieferzeit: 6 Stück ab Lager, Sofort Lieferbar

Maschinenschraubstock Homge HPAQ-160 in Reihe einsetzbar

Kraftverstärker schraubstock hpaq-160

Backenbreite: 100 mm, ohne Aufsatzbacken, mechanischer Kraftverstärker, für mittlere bis schwere Zerspanung

Homge HPAQ:
Maschinenschraubstock für die mittlere bis schwere Zerspanung auf ihren CNC-Maschinen. Kompakte Bauart mit maximalem Spannbereich.
Das patentierte MULTI-POWER-SYSTEM aus hoch qualitativem Stahl verdoppelt die Spannkraft. Der Schraubstock erreicht damit eine maximale Spannkraft von 4000 kg, wobei das patentierte System eine Wiederholbarkeit der Spannkraft gewährleistet.
Die Führungsschienen sind gehärtet auf HRC 50.
Der Spannkörper des Schraubstocks ist aus Stahlguss GGG50 um höchste Präzision und Lebensdauer zu gewährleisten. Der Körper ist aus einem Stück gefertigt.
Dank des ANGLE-LOCK-SYSTEM werden Werkstücke beim Spannen niedergehalten und präzise gespannt.
Die jeweils benötigte Spannkraft lässt sich anhand eines Ringes einstellen und ermöglicht somit eine Wiederholbarkeit der gewünschten Spannkraft.
Der Schraubstock ist horizontal, vertikal und seitlich einsetzbar.

Maße

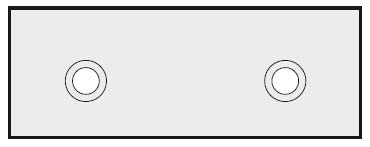

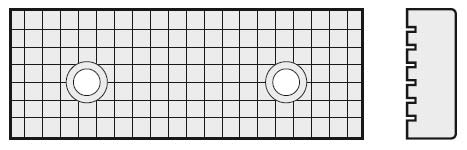

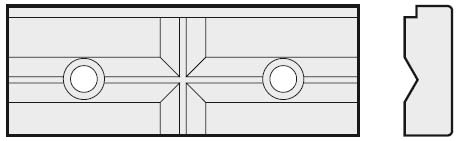

Zubehör

Hinweis: im Lieferumfang enthalten

H	A	B	C	C1	D	E	F	G	I	J	J1	K	K1	L	M	Gewicht	Art.-Nr.
Maße

100	145	105+0.01	0-170	185-350	65+0.02	18	420	507	14	15	20	40	50	87	145	40	HPAQ-100
130	163	115+0.01	0-205	195-395	57+0.02	18	470	557	14	15	20	48	58	87	145	50	HPAQ-130
160	168	115+0.01	0-300	195-490	57+0.02	18	560	677	19	15	21	53	63	117	145	73	HPAQ-160
200	187	120+0.01	0-350	220-570	66+0.02	18	637	754	19	18	25	66	75	117	168	120	HPAQ-200
250	187	120+0.01	0-450	220-670	66+0.02	18	746	863	19	18	24	66	75	117	168	140	HPAQ-250
160	168	115+0.01	0-400	206-600	57+0.02	18	665	792	19	15	21	53	63	117	145	83	HPAQ-160L-400
160	168	115+0.01	0-500	206-700	57+0.02	18	765	892	19	15	21	53	63	117	145	92	HPAQ-160L-500
160	168	115+0.01	0-650	206-860	57+0.02	18	925	1042	19	15	21	53	63	117	145	107	HPAQ-160L-650
200	187	120+0.01	0-500	220-720	66+0.02	18	806	923	19	18	24	66	75	117	168	144	HPAQ-200L-500
200	187	120+0.01	0-600	220-820	66+0.02	18	910	1027	19	18	24	66	75	117	168	160	HPAQ-200L-600
200	187	120+0.01	0-850	220-1070	66+0.02	18	1156	1273	19	18	24	66	75	117	168	190	HPAQ-200L-850
200	187	120+0.01	0-1140	220-1360	66+0.02	18	1446	1563	19	18	24	66	75	117	168	217	HPAQ-200L-1140
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.																Alle Angaben in mm bzw. kg
