Hilma hydraulischer Maschinenschraubstock BB = 160 mm EL160L

Art-Nr.

07700254

Seien Sie der erste, der dieses Produkt bewertet

4.332,79 € 3.641,00 € zzgl. Versandkosten

für die Vertikalbearbeitung auf Bearbeitungszentren

Lieferzeit: auf Anfrage

HILMA Maschinenschraubstock EL160L,
Nr. 930241313

Backenbreite: 160 mm, inkl. Spannbacken glatt/geriffelt, mechanisch-hydraulisch

HILMA Euroline EL160L:
Maschinenschraubstock für den Werkzeug-, Formen- und Vorrichtungsbau sowie für die Produktion
nur vertikal einsetzbar
inkl. Winkelantrieb,
Spannkrafteinstellung ist nachrüstbar
Lieferumfang: Standard-Wendebacken glatt/geriffelt, Handkurbel, Bedienungsanleitung

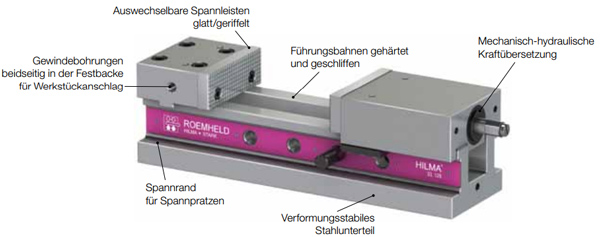

HILMA Schraubstock vertikal Euroline

Maße

technische Zeichnung Hilma Euroline EL Schraubstock

Bestell-Nr.	Spannweite S1	Gewicht	Spannkraft	L	B	H	g	Typ	h1	h4	l max	L1	L2	SW
Maße

9.3022.1113	0-205 mm	18,5 kg	25 kN	380	100	70	M12x18	EL 100	34	24	464	80	13	14
9.3023.1113	0-225 mm	31,5 kg	40 kN	430	125	82	M12x18	EL 125	45	27	526	100	15	17
9.3024.1113	0-309 mm	58,5 kg	50 kN	550	160	95	M20x27	EL 160	54	27	684	120	18	19
9.3024.1313	0-509 mm	75 kg	50 kN	750	160	95	M20x27	EL 160L	54	27	884	120	18	19
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.								Alle Angaben in mm bzw. kg
