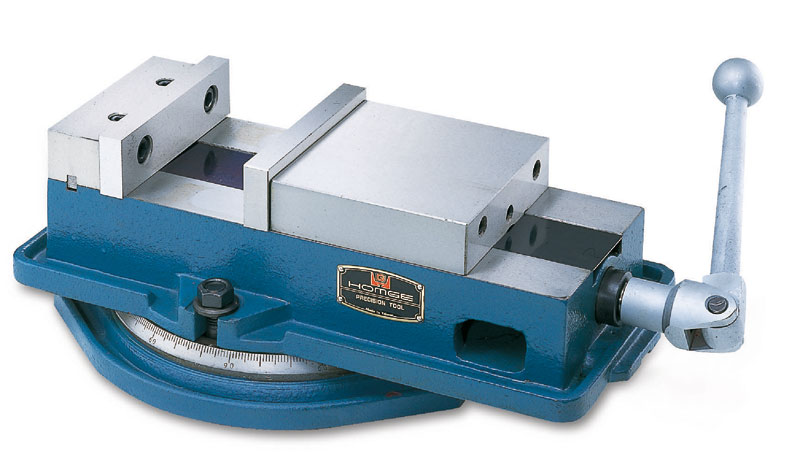

Homge Maschinenschraubstock BB = 300 mm HAV-12

Homge Maschinenschraubstock BB = 300 mm HAV-12

Homge Maschinenschraubstock BB = 300 mm HAV-12

Art-Nr.
07000397
1.904,00 € 1.600,00 € zzgl. Versandkosten
folgt

Lieferzeit: auf Anfrage

Schraubstock mechanisch guenstig HAV Homge

Homge mechanischer Schraubstock mit wechselbaren Spannbacken für unterschiedliche Spannbereiche

Typ: HAV-12", Spannweite: 0-320 mm, max. 560 mm
  • Homge HAV:
    ist ein rein mechanisch spannender Schraubstock mit Drehteller
  • der Drehteller kann auch bei Bedarf mittels zwei Schrauben ganz leicht abmontiert werden, da auch ohne Drehteller einsetzbar
  • dank des Angle-Lock-Systems werden die Werkstücke niedergezogen und perfekt gespannt
  • Führungsschienen sind gehärtet und geschliffen
Maße
technische Zeichnung mechanischer Schraubstock HAV
Maße
A B C D E F G H I J K Gewicht Art.-Nr.
87 30 107 242 318 230 172 14 15 16 58 20 HAV-4
98 32 110 280 355 256 210 15 15 16 66 29 HAV-5
110 40 138 336 405 300 238 19 18 18 72 41 HAV-6
136 55 198 422 555 380 305 19 24 18 84 80 HAV-8
219 - 320 - 738 - 408 19 24 - 102 125 HAV-12
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. kg
Maße
107 154 220 271
110 163 249 304
138 201 304 368
198 264 402 476
320 400 480 560
