Chandox Stationäres 3-Backen-Spannfutter Ø 130 mm SE-05

Chandox Stationäres 3-Backen-Spannfutter Ø 130 mm SE-05

Chandox Stationäres 3-Backen-Spannfutter Ø 130 mm SE-05

Art-Nr.
00080078
653,31 € 549,00 € zzgl. Versandkosten
folgt

Lieferzeit: 5 Stück ab Lager, Sofort Lieferbar

3-Backen Spanfutter Chandox SE

Chandox stationäres Dreibackenfutter, Typ: SE-05

Durchmesser: 130 mm, zentrisch spannend
  • Chandox Spannfutter SE:
    sind speziell konstruiert für den Einsatz auf Messmaschinen oder die leichte Zerspanung
  • extrem flache Bauweise ermöglicht eine maximale Ausnutzung des Maschinentisches
  • lieferbar ab einer Bauhöhe von nur 28 mm
  • präzisionsgeschliffene Nutzflächen und hochwertige Materialen zeichnen die Chandox Produkte aus
Maße

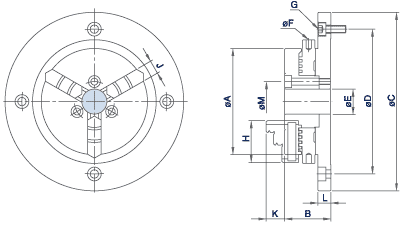

technische Zeichnung Chandox SE Spannfutter
Maße
A B C E H J K M Spannbereich Außen Spannbereich Innen Gewicht Art.-Nr.
63 28 118 16 27 8 13 26 Ø 0,8-63 Ø 23-58 1,2
85 37 143 20 35 11 15 32 Ø 1,0-81 Ø 31-70 2,9
110 39 168 26 42 14 19 40 Ø 1,0-100 Ø 36-90 4,3
130 45 202 32 50 16 21 49 Ø 1,5-116 Ø 43-106 6,2
160 52 248 50 65 19 26 70 Ø 1,5-160 Ø 52-148 11,1
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. Alle Angaben in mm bzw. kg
