Homge pneumatischer Schraubstock BB = 100 mm HBV-4G

Homge pneumatischer Schraubstock BB = 100 mm HBV-4G

Homge pneumatischer Schraubstock BB = 100 mm HBV-4G

Art-Nr.
07700585
1.886,15 € 1.585,00 € zzgl. Versandkosten
pneumatischer Hochdruckspanner, geeignet für 5-Achsen-Bearbeitung auf Grund extra hoher Bauweise

Lieferzeit: auf Anfrage

pneumatik pneumatischer Maschinenschraubstock Homge HBV-G



Homge pneumatischer Maschinenschraubstock, Typ: HBV-4"G

Backenbreite: 100 mm, Spannkraft bis 3,3t
  • Homge HBV:
    Der pneumatische Maschinenschraubstock HBV der Firma HOMGE ist ein Kraftpaket mit einer sehr hohen Spanngenauigkeit
  • Die Spannkraft läßt sich stufenlos regulieren
  • Bei plötzlichem Abfall des zugeführten Luftdruck hält der Schraubstock die Spannung für mindestens 20 min.
  • Auslösen des Spannens erfolgt per Druckknopf
  • Spannweg: 4 - 4,5 mm
  • Der Spannkörper ist aus GGG 60 und die Führungen auf über 50 HRC gehärtet, um höchste Präzision und Lebensdauer zu gewährleisten.
  • Dank des ANGLE-LOCK-SYSTEM werden Werkstücke beim Spannen niedergehalten und präzise gespannt.


Maße

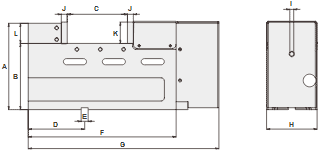

technische Zeichnung pneumatik pneumatischer Schraubstock HBV-G
Spannkraftdiagramm
Spannkraftdiagramm pneumatischer Schraubstock HBV-G
Maße
H A B Spannweite D E F G I J K L max. Spannkraft Gewicht Art.-Nr.
100 215 170+0.01 0-100 145+0.02 18 320 430 10 15 48 45 0-3300 kg 30 kg HBV-4"G
130 222 170+0.01 0-150 145+0.02 18 380 490 10 15 55 52 0-4000 kg 50 kg HBV-5"G
160 245 190+0.01 0-205 145+0.02 18 440 550 10 15 58 55 0-6000 kg 63 kg HBV-6"G
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. kg
