Homge Teilapparat 152 mm BS-2

Homge Teilapparat 152 mm BS-2

Homge Teilapparat 152 mm BS-2

Art-Nr.
07000453
1.486,31 € 1.249,00 € zzgl. Versandkosten
...

Lieferzeit: auf Anfrage

Rundtisch Teilapparat BS Homge

Homge Präzisions-Teilapparat komplett, Typ: BS-2

kippbar, inkl. Reitstock und Teilscheiben
  • Homge BS
    ist ein präziser Teilapparat und wurde konzipiert für alle Arten von Verzahnungen
  • kippbar aus einer horizontalen Stellung von 90° bis vertikal -10°
  • Ablesung des Winkels erfolgt hierbei über eine Skala
  • das Schneckengetriebe arbeitet mit einer Übersetzung von 40:1
  • geliefert wird der Teilapparat inkl. Teilscheibendie direkte Teilung ist wie folgt: 2, 3, 4, 6, 8, 12, 24
  • im Lieferumfang ist folgendes Zubehör für die indirekte Teilung enthalten
  • Platte A, Anzahl der Löcher: 15, 16, 17, 18, 19, 20
  • Platte B, Anzahl der Löcher: 21, 23, 27, 29, 31, 33
  • Platte C, Anzahl der Löcher: 37, 39, 41, 43, 47, 49
  • als Zubehör ist das Drehfutter separat erhältlich


Maße

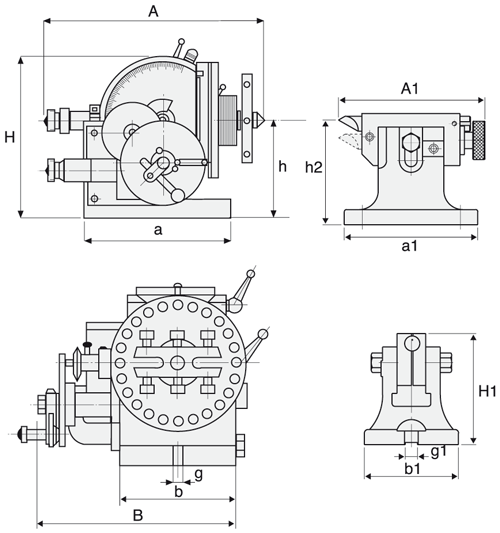

technische Zeichnung Rundtisch BS Homge
Abmessung Teilapparat
Maße
A B H h a b g Gewicht Art.-Nr.
365 272 236 132,7 213 134 16 73,0 BS-2
Fett: aktuelle Spannsystemgröße. Alle Angaben in mm bzw. kg
Abmessung Reitstock
Maße
A1 a1 b1 g1 H1 max. min.
194 177 125 16 147 138 115
